Hoch-Ortsauflösende Bildgebung bis in den Mikroskopiebereich auf einem Human MR-scanner

Die räumliche Ortsauflösung ist neben dem Kontrast das wichtigste Qualitätskriterium für die Diagnostische Bildgebung.

Auf klinischen MR-scannern können typischerweise strukturelle Änderungen im mm-Bereich aufgelöst werden. Die kleinsten Voxel-Größen als kleinstes Infromations-tragendes Bildelement liegen selbst bei UHF MR-scannern bei nur ca. (0.4 mm)3.

Unsere zentrale Forschungsfragen sind:

  • Welche Ortsauflösungen sind auf einem Human-scanner mit Zusatzausstattung möglich?
  • Welche Faktoren begrenzen die Ortsauflösung und wie kann sie Proben-spezifisch verbessert werden?
  • Wie stellen sich pathologische Veränderungen MR-mikroskopisch im Gewebe dar?
  • Kann eine MR basierte Histologie an entnommenen Gewebe wertvolle Informationen für schnelle Diagnosen liefern, ohne die Proben unbrauchbar für weitere Untersuchungen zu machen?
  • Können mit speziellen MR-Messverfahren (Ultra-short Time Encoding) auch Gewebe und Implantate strukturell dargestellt werden, die mit Standard-Methoden nicht dargestellt werden können (z.B. Sehnen, Zähne, Polymere)?
  • Welchen Beitrag kann die MR-gestützte hoch-orts-auflösende 3D Polymergel-Dosimetrie für die Validierung von Bestrahlungsplänen in der Strahlentherapie leisten?

Die obigen Forschungsfragen wurden in verschiedenen Themenbereichen und Forschungsprojekten behandelt. Die wichtigsten sind im folgenden aufgeführt:

1.) Hardware-Aufbau einer Mikroskopie Einheit am UHF MR-scanner

Wir haben dazu in Forschungskooperation mit der Fa- Siemens Healthineers und einem separaten Forschungsprojekt zur MR-basierten Gel-Dosimetrie eine Prototyp Zusatzausstattung entwickelt und an unserem Ultrahochfeld MR-scanner implementiert (s. auch MR-Mikroskopieinschub) [Berg et al. Proc. ISMRM 2010, progr nr. 1048].

2.) Qualitätskontrolle der Ortsauflösung (Phantome für die MR-Mikroskopie)

Zur Qualitätsbeurteilung wurden speziell entwickelte Testobjekte (Phantome) entwickelt, um die räumliche Auflösung mittels Modulations-Übertragungs-Funktion (MTF) in zwei und drei Dimensionen quantitativ zu überprüfen [Berg, Deutsches Patentamt, DE19904635]; [Berg et. al., Front. Phys. 2023].

3.) Bildgebung von dunklem Gewebe (z.B. Sehnen) und Polymeren (z.B. Implantatmaterialien): UTE/Broadline-Imaging

Es gibt eine Reihe von Geweben im menschlichen Körper (z.B. Sehnen, Meniskus, Zähne), die aufgrund des sehr schnellen Signalabfalls nicht hinsichtlich ihrer inneren Struktur sichtbar gemacht werden können. Methoden mit ultrakurzer Detektionszeit (UTE) in Verbindung mit der MR-Mikroskopie sind in der Lage, eine einzigartige morphologische Substruktur zu erkennen, z.B. die selbstähnliche Gewebeanatomie der Sehne (Abb. links). Auch die fraktale Dimension der selbstähnlichen Gewebetextur der Sehne kann mit Hilfe von MR-mikroskopischer Bildgebung und spezieller Datenverarbeitungssoftware ausgewertet werden [Berg et al. Proc. ISMRM 26, 2831 (2018)].

4.) Entwicklung von MR-sichtbaren Polymeren für Phantome, Markierungen (MR-geführte Strahlentherapie)

Alternativ können auf Polymeren basierende Objekte mittels MRT visualisiert werden, indem der Polymer-Matrix während des Herstellungsprozesses Zusätze hinzugefügt werden [Rausch et. al. European Patent Office publication server 2022], Berg et al. ISMRM Proc. 2025]

5.) Anwendungen der MR-Mikroskopie

5.1 MR-basierte Histologie

Obwohl die MR-Mikroskopie nicht die hohe Auflösung der Lichtmikroskopie erreichen kann, lassen sich Multi-Schicht-Bilder mit unterschiedlichem Kontrast mit einer Pixelgröße von etwa 30x30 µm2 erzeugen, was für die Erkennung von vielen pathologischen Veränderungen ausreichend ist. Der Hauptvorteil der MR-Mikroskopie mit unterschiedlich gewichteten Kontrastparametern liegt in der nicht-invasiven Bildgebung, ohne dass die Probe in dünne Scheiben geschnitten werden muss. Auch einige Färbevorgänge können vermieden werden, da die MR die Gewichtung des Signals mit unterschiedlichen Kontrastparametern ermöglicht (z.B. sd, T1, T2, T2*, Suszeptibilität, DWI, MT, ...)

Beispiele:

5.2 MR-basierte Polymergel-Dosimetrie

In der Strahlentherapie zur Tumorbehandlung stellt die Dosimetrie von kleinen Strahlenfeldern (Photonen oder Teilchen (z.B. Protonentherapie) aufgrund der relativ großen Ionisationskammern und der langen Meßzeit für einen vollständigen Volumendatensatz ein kritisches Problem dar. Mehr-schichtige (3D) dosimetrische Bilder können durch T2-Parameter- selektive Bildgebung (T2-Maps) gewonnen werden. Die Parameter-selektive T2-µ-Bildgebung ermöglicht eine hochauflösende 3D-Dosimetrie kleinster Bestrahlungsfelder für die Tumortherapie in der klinischen Routine, z.B. mit Gamma-knife. Auch die Visualisierung der Dosisverteillung von mm-grossen Partikelstrahlen für die Tumortherapie in Gewebeähnlichem Material ist möglich. Wir haben ebefalls niedrig-toxische Polymergele im Haus für moderne Flattening-Filter-Free (FFF) Hochdosisraten Felder an klinischen LINACs entwickelt [Khan et. al. Polymers 11(10): 1717 (2019)].

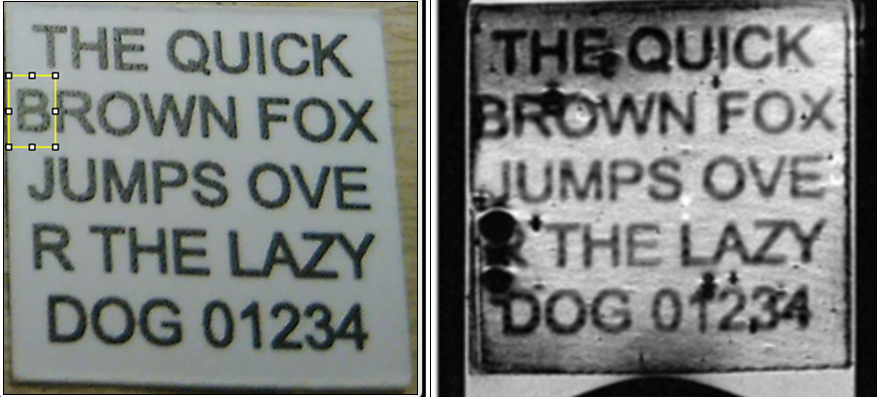

5.3 MR-basierte nicht-zerstörende Visualisierung von gedrucktem Text auf  übereinanderliegenden Papierschichten (Perspektive für nicht-zerstörendes Lesen wertvoller Handschriften oder Drucken in Büchern oder Papier-Rollen). Die erreichten minimalen Voxelgrössen  (VS: (20 µm)3 sind auf einem Humanscanner einzigartig [Berg und Seewald Nature Comm. Eng. 2026].

Die obigen Themenforschungsbereiche sind im folgenden detaillierter, unterstützt durch Bilder, beschrieben:

In Forschungskooperation mit der Fa- Siemens Healthineers und einem separaten Forschungsprojekt zur MR-basierten Gel-Dosimetrie wurde eine Prototyp Zusatzausstattung entwickelt und an unserem Ultrahochfeld MR-scanner implementiert (s. auch MR-Mikroskopieinschub, und [Berg et. al. ISMRM Proc. 2010]).

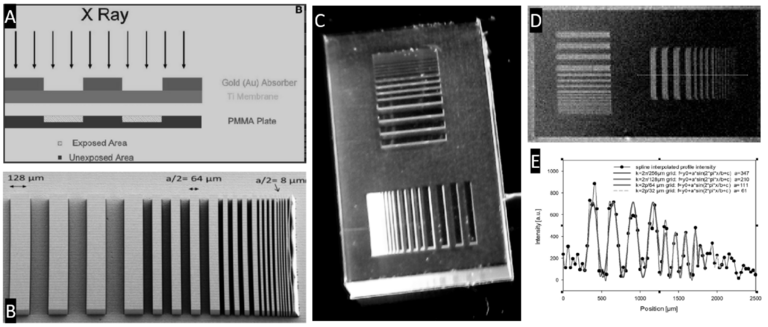

Zur Qualitätsbeurteilung wurden speziell entwickelte Testobjekte (Phantome) entwickelt, um die räumliche Auflösung mittels Modulations-Übertragungs-Funktion (MTF) in zwei und drei Dimensionen quantitativ zu überprüfen [Berg, Deutsches Patentamt, DE19904635]; [Berg et. al., Front. Phys. 2023].

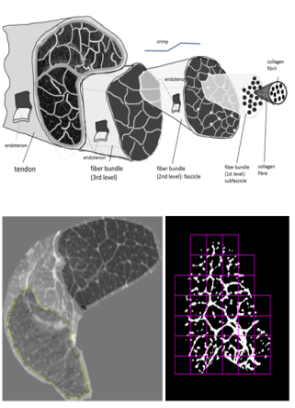

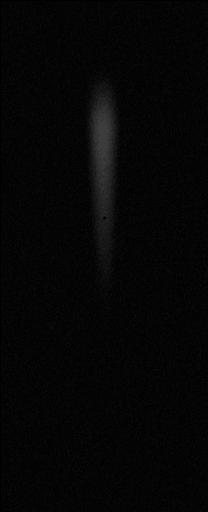

Es gibt eine Reihe von Geweben im menschlichen Körper (z.B. Sehnen, Meniskus, Zähne), die aufgrund des sehr schnellen Signalabfalls nicht hinsichtlich ihrer inneren Struktur sichtbar gemacht werden können. Methoden mit ultrakurzer Detektionszeit (UTE) in Verbindung mit der MR-Mikroskopie sind in der Lage, eine einzigartige morphologische Substruktur zu erkennen, z.B. die selbstähnliche Gewebeanatomie der Sehne (s. Abbildungen in Detail-Liste unten). Auch die fraktale Dimension der selbstähnlichen Gewebetextur der Sehne kann mit Hilfe von MR-mikroskopischer Bildgebung und spezieller Datenverarbeitungssoftware ausgewertet werden [Berg et al. Proc. ISMRM 26, 2831 (2018)].

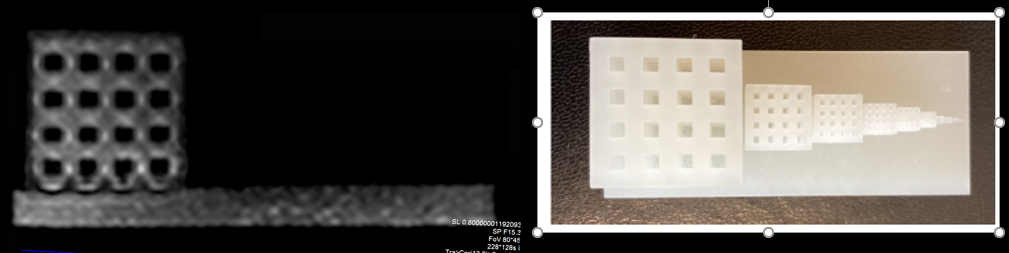

Alternativ können auf Polymeren basierende Objekte mittels MRT visualisiert werden, indem der Polymer-Matrix während des Herstellungsprozesses Zusätze hinzugefügt werden (  [Rausch et. al. European Patent Office publication server 2022], [Berg et. al ISMRM 2025]).

5.1 MR-basierte Histologie

Obwohl die MR-Mikroskopie nicht die hohe Auflösung der Lichtmikroskopie erreichen kann, lassen sich Multi-Schicht-Bilder mit unterschiedlichem Kontrast mit einer Pixelgröße von etwa 30x30 µm2 erzeugen, was für die Erkennung von z.B. osteoarthritischen Veränderungen im Knorpel ausreichend ist. Der Hauptvorteil der MR-Mikroskopie mit unterschiedlich gewichteten Kontrastparametern liegt in der nicht-invasiven Bildgebung, ohne dass die Probe in dünne Scheiben geschnitten werden muss. Auch einige Färbevorgänge können vermieden werden, da die MR die Gewichtung des Signals mit unterschiedlichen Kontrastparametern ermöglicht (z.B. sd, T1, T2, T2*, Suszeptibilität, DWI, MT, ...) [Berg et. al. Proc. ECR EPOS #2914 (2011)], [Hager et. al., JMRI, 2022].

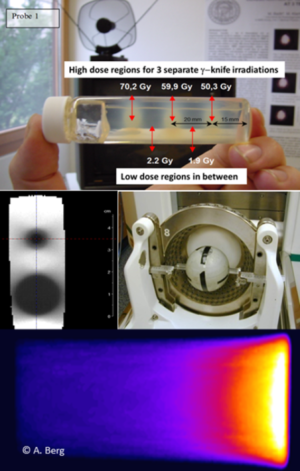

In der Strahlentherapie zur Tumorbehandlung stellt die Dosimetrie von kleinen Strahlenfeldern (Photonen oder Teilchen (z.B. Protonentherapie) aufgrund der relativ großen Ionisationskammern und der langen Messzeit für einen vollständigen Volumendatensatz ein kritisches Problem dar. Mehr-schichtige (3D) dosimetrische Bilder können durch T2-Parameter- selektive Bildgebung (T2-Maps) gewonnen werden. Die Parameter-selektive T2-µ-Bildgebung ermöglicht eine hochauflösende 3D-Dosimetrie kleinster Bestrahlungsfelder für die Tumortherapie in der klinischen Routine, z.B. mit Gamma-knife.

Auch die Visualisierung der Dosisverteillung von mm-grossen Partikelstrahlen (Protonenstrahl-Therapie)  für die Tumortherapie in Gewebe-ähnlichem Material (Gel) ist möglich. In nebenstehendem Bild ist die Dosisverteilung eines Protonestrahls mit 14 mm Durchmesser in Falschfarben-kodierung der Strahlendosis dargestellt. Typisch ist für die Protonestrahl-Therapie die Erhöhung der Strahlendosis (Bragg-Peak) bei Erreichen der Reichweite der Partikelstrahlen (im Bild: weiss-gelb als Zeichen hoher Dosiswerte) im menschlichen Gewebe ohne Strahlenbelastung dahinter).

Wir haben ebenfalls niedrig-toxische Polymergele im Haus für moderne Flattening-Filter-Free (FFF) Felder mit hohen Dosisraten an klinischen LINACs entwickelt [Khan et. al. Polymers 11(10): 1717 (2019)].

3D-MR-Mikroskopie mit isotrophen Voxeln bietet bei derzeit beschränkten Probengrössen (ca. 40 mm x 19 mm x 19 mm) die Perspektive für nicht-zerstörendes Lesen wertvoller Handschriften oder Drucken in Büchern oder Papier-Rollen). Die erreichten minimalen Voxelgrössen  (VS: (20 µm)3) sind auf einem Humanscanner einzigartig [Berg und Seewald Nature Comm. Eng. 2026].
